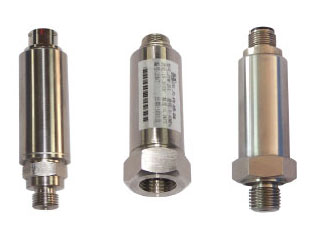

產品簡介:

軋鋼機壓力變送器是采用成熟的應變技術，結合軋鋼液壓系統的特點設計，采用17-4PH 不銹鋼感應膜片傳遞壓力形變，應變梁的變形由4 片高精密應變計測得，通過數字電路高標準補償和抑制輸出4-20mADC電流信號；軋鋼機壓力傳感器精度高、抗震動、抗頻繁沖擊疲勞、高過載、高頻響、耐腐蝕、長期穩定性好、體積小、溫度漂移小，超長壽命；解決了軋壓設備中液壓傳感器損壞頻繁的問題。

產品應用:

鋼、鋁軋廠、陶瓷壓磚機、水泥錕壓機、沖壓、冷彎成型
剎車液壓系統、水下潛入設備和武器裝備、飛機液壓系統、航空航天液壓和氣壓系統
食品廠、造紙廠、發電站
液壓試驗臺和其它液壓和氣壓控制系統

技術參數:

被測介質	氣體 , 液體及蒸汽
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	0～1MPa…10MPa、15MPa、20MPa、25MPa、35MPa、50MPa、70MPa、100MPa 0～10bar…100bar、200bar、250bar、350bar、500bar、700 bar、1000bar
供電電源	10-32VDC
壓力輸出信號	兩線 4-20mA 、三線 0-5VDC 、三線 1-5VDC 、三線 0-10VDC
非線性	0.05%FS
重復性	0.04%FS
準確度	0.1%FS、0.2%FS、0.5%FS 可選擇
長期穩定性	0.1%FS/ 年（典型值）
工作溫度	-40 ～ 115℃
補償溫度	-25 ～ 85℃
響應時間	≤1 毫秒（典型值）
絕緣電阻	≥500 MΩ/250V
安全過載壓力	500%FS （ 5 倍滿量程或 180MPa ，兩者取較小值）
破壞壓力	2000%FS （ 20 倍滿量程或 250MPa ，兩者取較小值）
振動	5 ～ 1000Hz ，振幅 2mm ， X、Y、Z 每向 30 分鐘，輸出變化小于 0.1%FS
沖擊	50g ； X、Y、Z 三向，每向 20ms ；輸出變化小于 0.1%FS
連接方式	1/4NPT、G1/4、G1/2、M20×1.5、M14×1.5、M10×1 或指定
接液材料	17-4PH 不銹鋼
相對濕度	0 ～ 100% RH
外殼防護等級	IP65
電氣輸出引線	航空接插件或直接引線

選型信息:

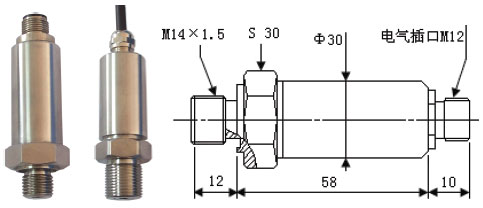

型號：NZ-T226A…
17-4PH 不銹鋼感壓膜片結合雙梁橋式結構，機械限位設計，5 倍以上壓力過載，20 倍的破壞壓力；抗壓力疲勞，震動，壓力沖擊，長壽命；可選擇內置壓力阻尼，多種壓力接口可選擇。

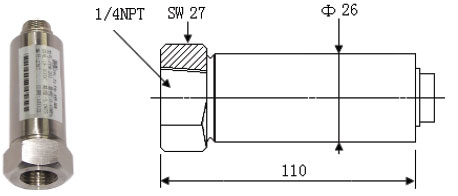

型號：NZ-T230J…
進口17-4PH 不銹鋼材料，在厚度超過2mm 的不銹鋼整體膜片上鍵合高靈敏感應電橋，超厚膜片保證高強度的同時具備強大信號輸出，5 倍以上壓力過載，20 倍的破壞壓力；抗壓力疲勞，長壽命；可選擇內置壓力阻尼，多種壓力接口可選擇。

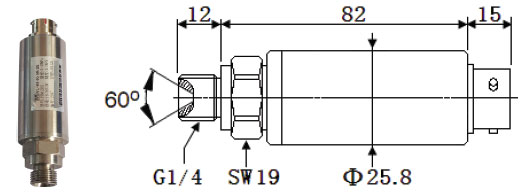

型號：NZ-T226A…
進口17-4PH 不銹鋼材料，在厚度超過2mm 的不銹鋼整體膜片上鍵合高靈敏感應電橋，超厚膜片保證高強度的同時具備強大信號輸出，5 倍以上壓力過載，20 倍的破壞壓力；抗壓力疲勞，長壽命；可選擇內置壓力阻尼，內螺紋安裝，多種壓力接口可選擇。
