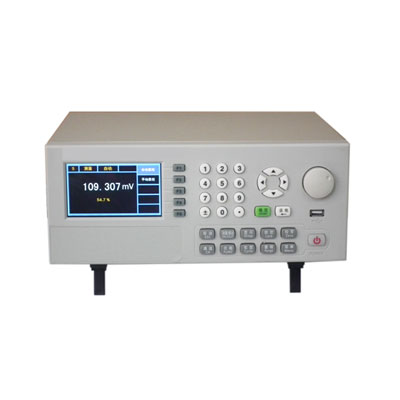

NET-3080組合式多路校驗儀 是一款臺式校準儀器，它采用 1 臺主機 + 信號模塊 ( 最多可達 8 路 ) 的工作模式，各路信號間完全隔離、同時使用，有效地實現了客戶按需選擇、避免浪費和隨時的功能擴充，可大限度的滿足客戶的需求，多種通訊方式（支持 Rs232、Lan、USB、GPIB）可滿足客戶不同的應用需要。



本產品有效解決了目前現有的校準儀器功能固定、局限性大的問題；用戶根據自己的需要、選配不同的信號模塊，可以自由組合出一臺符合實際應用的產品。



NET-3080組合式多路校驗儀 主機特點：



•  顯示屏： 4.3 英寸彩屏（分辨率 480*272）。

•  支持的信號模塊數量： 8 路，相互全隔離。

•  顯示方式：?jiǎn)温贰?2 路、 4 路、 8 路可選，支持循環顯示（間隔時間可設）。

•  輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。

•  支持 % 顯示。

•  支持歷史數據圖形顯示。

•  支持最大值、最小值、平均值顯示。

•  支持測量值鎖定。

•  支持步進、階躍、斜坡、定點輸出等方式。

•  友好的人機互動界面，便捷的操作方式；主機軟件可由客戶自行升級。

•  提供多種接口函數，支持客戶的二次開發。

•  數據記憶功能：多達 10000 組的數據存貯記憶功能。

•  支持模塊間邏輯條件反應，響應速度： 100ms ，與外部 I/O 口的響應速度： 20µs 。

•  通信方式：標準配置 RS232、LAN、USB ，可選配置 GPIB ，通信協議免費提供。

•  供電方式： 220 V.AC ± 10% ， 50HZ ，可選 100/110V.AC ± 10% （訂貨時說明）。

•  主機功耗：?jiǎn)螜C(jī) 5W ，使用 USB 功能時為 10W 。

•  信號模塊允許最大功耗：?jiǎn)温纺�塊最大 10W ， 8 路信號模塊合計最大 20W 。



NET-3080組合式多路校驗儀 信號模塊技術指標：（所有端口支持 220V.AC 誤接、36V.DC 誤接，短路自恢復功能）



模塊名稱	型號	功能	量程范圍（分辨率）	精度(讀數%+量程%)	最大功耗
電流測量輸出模塊	30P01	電流輸出	0～24 mA（0.0001 mA）	0.05+0.005	2W
		電流測量	-24mA～24 mA（0.0001 mA）
電流測量輸出模塊	30P02	電流輸出	同“ 30P01 ”	0.02+0.005	2W
		電流測量
電壓電阻測量輸出模塊	30P03	電壓測量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1.5W
		電壓輸出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）
		電阻測量	0～450 Ω（0.001 Ω） 420 Ω～ 4500 Ω（0.01 Ω）
		電阻輸出	0～450 Ω（0.001 Ω） 420 Ω～ 4500 Ω（0.01 Ω）	0.05+0.01
電壓電阻測量輸出模塊	30P04	電壓測量	同“ 30P03 ”	0.02+0.005	1.5W
		電壓輸出
		電阻測量
		電阻輸出		0.02+0.01
頻率模塊	30P05	頻率測量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005	0.5W
		頻率輸出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信號輸出模塊	30P06	電壓輸出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）	0.05+0.005	2W
		電流輸出	0～24 mA（0.0001 mA）
		電阻輸出	0～450 Ω（0.001 Ω） 420 Ω～ 4500 Ω（0.01 Ω）	0.05+0.01
		頻率輸出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信號測量模塊	30P07	電壓測量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1W
		電流測量	-24mA～24mA（0.0001 mA）
		電阻測量	0～450 Ω（0.001 Ω） 420 Ω～ 4500 Ω（0.01 Ω）
		頻率測量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005
熱工多信號輸出模塊	30P08	電壓輸出	同“ 30P06 ”，增加熱電偶 J、K、T、E、R、S、B、N ；熱電阻 Pt100、Pt1000、Cu50、Cu100 溫度表格	0.05+0.005	2W
		電流輸出
		電阻輸出		0.05+0.01
		頻率輸出		0.01+0.005
熱工多信號測量模塊	30P10	電壓測量	同“ 30P07 ”，增加熱電偶 J、K、T、E、R、S、B、N ；熱電阻 Pt100、Pt1000、Cu50、Cu100 溫度表格	0.05+0.005	1W
		電流測量
		電阻測量
		頻率測量		0.01+0.005
I/O模塊	30P12	I/O信號	8路開關量輸入輸出信號，響應時間<20µs		0.5W
電源輸出模塊	30P13	電源輸出	0~36V 可調 , 最大負載電流 200mA		8W



•  上述功能精度適用溫度范圍 18~38 ℃ 。

•  上述功能中“電流輸出”均支持有源、無源輸出方式， 20mA 最大負載為 1kΩ 。

•  上述功能中“電流測量”均支持環路測量方式，回路電壓 24V±0.5V 。

•  上述功能中“電阻測量”均支持三線、四線方式，支持通斷測試。

•  上述功能中“頻率測量”，測量 靈敏度： 10Hz～10kHz ， Vp-p ≥ 1V ；其余 Vp-p ≥ 2V ；波形：方波，其他波形的誤差需另加 5 個計數，可直接測量市電頻率。

•  上述功能中“頻率輸出”，輸出波形：方波， 正弦波等， 幅值 0~10V 可調。

•  上述功能中“電阻輸出”，允許外界激勵電流 0.15~4mA 。

•  上述功能中“電壓輸出”均支持容性負載。

•  溫度補償選配 PT100 熱電阻（型號 30A01），補償精度 0.2 ℃、補償溫度范圍： -40℃～60 ℃。

•  信號板選型注意事項：信號板累加總功率應 ≤ 20W 。

•  因信號采樣板種類會隨時增加，敬請關注本公司官網，以最新的發布為準。



定制服務：



•  提供特殊信號模塊的定制；

•  可提供模塊管腳定義供用戶自行開發信號模塊；

•  根據客戶需要對面板按鍵或顯示界面重新定義；

•  根據客戶需要開發上位管理軟件，或多機間邏輯條件設置功能。



NET-3080組合式多路校驗儀 熱電偶、熱電阻種類、精度表格：



分度號	量程范圍	分辨率	精度（℃）
J	-200 ℃～0 ℃ 0 ℃～1200 ℃	0.1 ℃	1.0 0.7
K	-200 ℃～0 ℃ 0 ℃～1370 ℃	0.1 ℃	1.2 0.8
T	-200 ℃～0 ℃ 0 ℃～400 ℃	0.1 ℃	1.2 0.8
E	-200 ℃～0 ℃ 0 ℃～950 ℃	0.1 ℃	0.9 0.7
R	-20 ℃～0 ℃ 0 ℃～500 ℃ 500 ℃～1750 ℃	0.1 ℃	2.5 1.8 1.4
S	-20 ℃～0 ℃ 0 ℃～500 ℃ 500 ℃～1750 ℃	0.1 ℃	2.5 1.8 1.5
B	600 ℃～800 ℃ 800 ℃～1000 ℃ 1000 ℃～1800 ℃	0.1 ℃	2.2 1.8 1.4
N	-200 ℃～0 ℃ 0 ℃～1300 ℃	0.1 ℃	1.5 0.9
Pt100	-200 ℃～850 ℃	0.1 ℃	0.3
Pt1000	-200 ℃～650 ℃	0.1 ℃	0.15
Cu50	-50 ℃～150 ℃	0.1 ℃	0.5
Cu100	-50 ℃～150 ℃	0.1 ℃	0.25



•  可根據客戶需要添加新的熱電偶、熱電阻種類。

•  熱電阻指標為四線制指標。
