一、產品概述

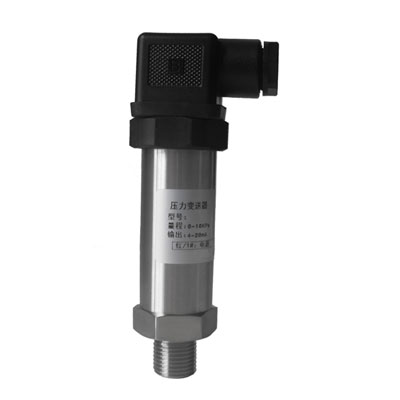

NZ200-T2數字壓力變送器采用帶不銹鋼隔離膜片的壓力傳感器作為信號測量元件、并經過計算機自動測試,用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償；結合單片計算機技術和傳感器數字轉換技術精心設計而成； 核心部件采用微處理器，其強大的功能和高速的運算能力保證了變送器的優良品質；整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求；應用了數字信號處理技術，使其具有優良的抗干擾能力；放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號；整個產品經過了元器件、半成品的嚴格測試及老化篩選，性能穩定可靠。

廣泛應用于石油、化工、冶金、電力、水文等工業過程現場的壓力測量和控制中。

二、產品特點

• 量程覆蓋范圍寬。
• 全不銹鋼結構，壓力接口形式多樣，具有齊平膜、鉭膜片等多種形式。防護等級IP65
• 輸出信號形式多樣，現場可調校
• 內含微處理器- 數字補償、控制、通訊
• RS-232（485）、USB數字輸出，可直接與計算機相聯
• 絕壓、表壓、差壓
• 通過中文控制軟件及USB 、RS232（485）接口可與計算機直接通訊，使用方便
• 多種壓力單位可選，也可自定義單位
• 零點及滿刻度輸出設定
• 采樣速度從每秒10點到每50分鐘1個點
• 串行RS485總線環路可掛接最多63個傳感器
• 反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求
• 防爆型產品符合GB3836.4標準的ExiaⅡCT6要求

三、性能參數

測量范圍：-0.1…0～0.01…100MPa
過  載：2-10倍滿量程壓力
壓力類型：表壓或絕壓或密封表壓型
精 確 度：±0.25%FS(典型)，±0.5%FS(最大) （擴散硅）
穩 定 性：±0.1%FS/年(典型)， ±0.2%FS/年(最大)
零點漂移：±0.03%FS/℃(≤100kPa)， ±0.02%FS/℃(＞100kPa)
滿度漂移：±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)
介質溫度：-30℃～85℃，-30～150℃
貯存溫度：-40℃～120℃
供電電源：10～36VDC(推薦24VDC)
輸出信號：4～20mADC ， 0/1～5/10VDC（非標定制），RS485 、RS232
負載電阻：≤(U-15)/0.02Ω ，≤(U-15)/0.02Ω ， ＞5k
過程連接：M20× 1.5外螺紋；M27×2外螺紋；卡箍連接 （其他可定制）
外殼防護：電纜線和接插件連接均為IP65
穩 定 性：≤0.2%FS/年
