測量輸入

輸入信號

熱電偶： Wre526 、 S 、 R 、 B 、 K 、 N 、 E 、 J 、 T

熱電阻： Pt100 、 Cu50 、 Cu100

電流： 0~10mA 、 4~20mA

電壓： 0~5V 、 1~5V 、 0~10V 、 Res 、 3PRes

其它出廠需說明： F2 、± 5V 、 0~20 mV 、 0~100mV 、± 20mV 、± 100mV 、線性電阻： 0~400Ω 等

輸出

報警輸出：繼電器常開觸點輸出，觸點容量 3A/250VAC （阻性負載）

模擬量輸出： 0~10mA 、 4~20mA 、 0~5V 、 1~5V 等

饋電輸出： DC24V ± 1 ，負載電流≤ 400mA

通訊輸出： RS485/RS232 通訊接口，波特率 1200~57600bps 可設置，采用標準 MODBUS RTU 通訊協議， RS-485 通訊距離可達 1 公里； RS-232 通訊距離可達： 15 米； EtherNet 通訊接口，通訊速率為 10M ， （只適用于局域網）

綜合參數

測量精度

0.2%FS ± 1d

采樣周期

1 秒

設定方式

手動觸屏及面板輕觸式按鍵兩種設定方法；參數設定值密碼鎖定；設定值斷電永久保存。

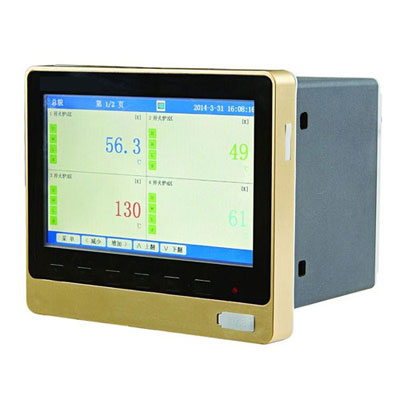

顯示方式

大 7 英寸 800*480 點陣寬屏 TFT gao亮度彩色觸屏液晶顯示， LED 背光、畫面清晰、寬視角。屏幕亮度可以自由調節(jié)顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標縮放變更等

存儲容量

內部 Flash 存儲器容量 4G Byte

記錄間隔

以秒為單位任意按需要自行設定選擇。

使用環(huán)境

環(huán)境溫度： -10 ～ 50 ℃；相對濕度： 10 ～ 90%RH （無結露）； 避免強腐蝕氣體。（注：若現場環(huán)境惡劣，定貨時務必特殊說明）

工作電源

AC85 ～ 264V( 開關電源 ) ，頻率范圍： 50-60HZ ，zui大功耗： 30VA

信號類型

量程范圍

信號類型

量程范圍

信號類型

量程范圍

B

400 ～ 1800 ℃

Cu50

-50.0 ～ 150.0 ℃

0~20mA

-9999 ～ 9999

S

-50 ～ 1600 ℃

Cu53

-50.0 ～ 150.0 ℃

0~10mA

-9999 ～ 9999

K

-200 ～ 1300 ℃

Cu100

-50.0 ～ 150.0 ℃

4~20 mA

-9999 ～ 9999

E

-200 ～ 1000 ℃

Pt100

-200.0 ～ 650.0 ℃

0~5V

-9999 ～ 9999

T

-200.0 ～ 400.0 ℃

BA1

-200.0 ～ 600.0 ℃

1~5V

J

-200 ～ 1200 ℃

BA2

-200.0 ～ 600.0 ℃

R

-50 ～ 1600 ℃

0~400 Ω線性電阻

-9999 ～ 9999

0~10V

-9999 ～ 9999

N

-200 ～ 1300 ℃

0~20mV

-9999 ～ 9999

Wre3-25

0 ～ 2300 ℃

F2

700 ～ 2000 ℃

0~100mV

-9999 ～ 9999

Wre5-26

0 ～ 2300 ℃
