SX7000系列漢字顯示液晶控制儀表 采用3.5英寸128*64高分辯率點陣式白屏黑字液晶屏，全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高；儀表可同時輸入4路萬能信號，輸入通道相互隔離，并具有報警控制、模擬變送、RS485/232通訊等輸出功能，是一款功能齊全的
漢顯儀表。

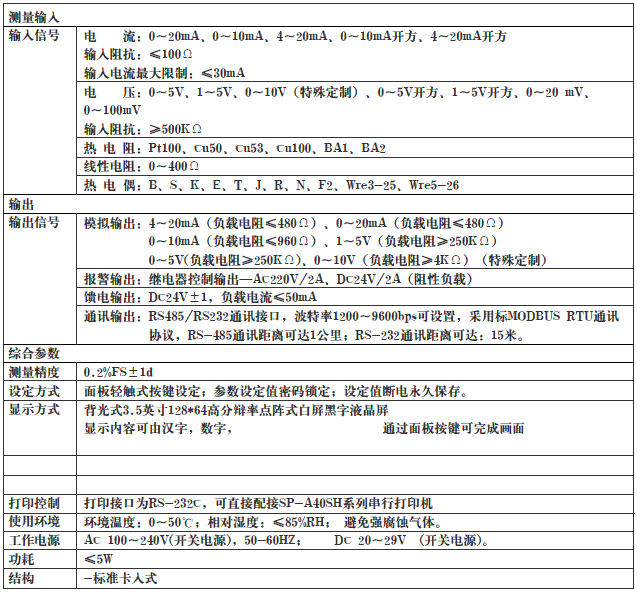

技術參數：
| 選型表： |
|
SX70 □ - □ - □ - □ - □
液晶漢顯控制儀 ① ② ③ ④ ⑤
|
|
① 輸入通道
|

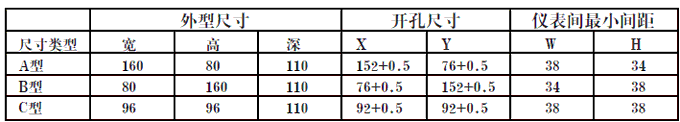

② 規格尺寸
|
|
代碼
|
輸入通道
|
代碼
|

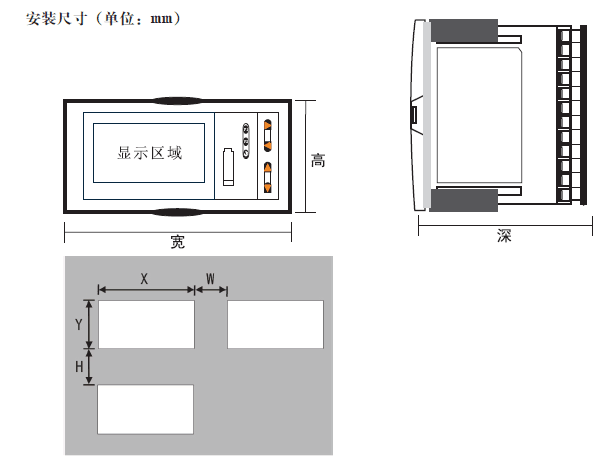

寬 * 高 * 深
|
|
01
02
03
04
|
1 路輸入
2 路輸入
3 路輸入
4 路輸入
|
A
B
C
|

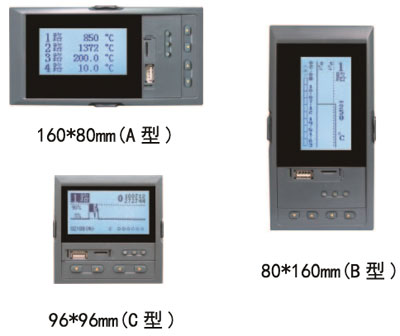

160*80* 110mm （橫式）
80*160* 110mm （豎式）
96*96* 110mm （方式）
|
|
③ 報警輸出（備注 1 ）
|
④ 供電電源
|
|
代碼
|
報警通道（繼電器接點輸出）
|
代碼
|
電壓范圍
|
|
X
1
2
3
4
5
6
|
無輸出
1 限報警
2 限報警
3 限報警
4 限報警
5 限報警
6 限報警
|
A
D
|
AC/DC 100 ～ 240V(AC/50-60Hz)
DC 20 ～ 29V
|
|
⑤ 附加功能 ( 以下功能可全選，用 “/” 隔開，不選功能可省略 )
|
|
變送輸出 ( 備注 1)
|
通訊輸出
|
|
代碼
|
輸出通道
|
代碼
|
通訊接口 ( 通訊協議 )
|
|
1
2
3
4
|
1 路變送輸出
2 路變送輸出
3 路變送輸出
4 路變送輸出
|
D1
D2
D3
|
RS-485 通訊接口（ Modbus RTU ）
RS232 通訊接口（ Modbus RTU ）
RS 232C 打印接口
|
|
饋電輸出
|
|
代碼
|
饋電輸出（輸出電壓 )
|
|
1P
2P
|
1 路饋電輸出
2 路饋電輸出
如 “2P （ 12/24 ） ” 表示第一路 12V, 第二路 24V 饋電輸出。
|
|
|
備注：
1 、變送輸出與報警輸出可組合，變送輸出 + 報警輸出 ≤6
2 、儀表型號舉例：
例 1 ： SX7001-A-2-A-1/D1(4 ～ 20mA 輸入， 4 ～ 20mA 輸出 )
含義：單路液晶漢顯控制儀， 160*80*110mm 的規格尺寸， 2 限報警輸出， AC100 ～ 240V 供電， 1 路變送輸出， RS485 通訊。
|
|
輸入信號類型 ( 訂貨時請在選型后備注信號類型 )
|
|
信號類型
|
量程范圍
|
信號類型
|
量程范圍
|
|
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu 100
P t100
BA1
|
400 ～ 1800℃
-50 ～ 1600℃
-100 ～ 1300℃
-100 ～ 1000℃
-100.0 ～ 400.0℃
-100 ～ 1200℃
-50 ～ 1600℃
-100 ～ 1300℃
700 ～ 2000℃
0 ～ 2300℃
0 ～ 2300℃
-50.0 ～ 150.0℃
-50.0 ～ 150.0℃
-50.0 ～ 150.0℃
-200.0 ～ 650.0℃
-200.0 ～ 600.0℃
|
BA2
0 ～ 400Ω
0 ～ 350Ω
30 ～ 350Ω
0 ～ 20mV
0 ～ 100mV
0 ～ 20mA
0 ～ 10mA
4 ～ 20mA
0 ～ 5V
1 ～ 5V
0 ～ 10V
0 ～ 10mA 開方
4 ～ 20mA 開方
0 ～ 5V 開方
1 ～ 5V 開方
|
-200.0 ～ 600.0℃
-9999 ～ 99999
特殊定制
特殊定制
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
特殊定制
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
-9999 ～ 99999
|
|
|
輸出信號類型 ( 訂貨時請在選型后備注信號類型 )
|
|
信號類型
|
4-20mA
|
1-5V
|
0-10mA
|
0-5V
|
0-20mA
|
0-10V( 特殊定制 )
|
|
負載電阻 RL
|
RL≤600Ω
|
RL≥250KΩ
|
RL≤1.2KΩ
|
RL≥250KΩ
|
RL≤600Ω
|
RL≥4KΩ
|
|
