■ 信號儀表 >> 信號發生器+校驗儀+高精萬用表

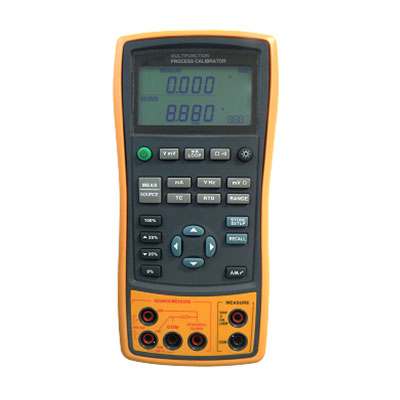

便攜式多功能校驗儀 NETX-1825

發布時間：2016-6-13 13:32:35

NETX-1825便攜式多功能校驗儀 是功能強和易使用的現場校準器，精度0.05級，測量及仿真輸出功能可以測試和校準除壓力以外的過程參數；儀表的系列化設計，使操作十分簡便；自備電池更換迅速。


NETX-1825便攜式多功能校驗儀輸出和測量功能一覽表 :


功能

測量

輸出

備注

直流電壓

0～50V（上屏± 30V ）

0～10V

2 路測量

直流電流

0～24mA（上屏± 24mA ）

0～24mA

2 路測量

頻率

1.000Hz～100.00kHz

0.00Hz～20.000kHz


電阻

0～3200 Ω

0～3200 Ω

2 路測量

直流毫伏

0～100mV （上屏± 200mV ）

0～100mV

2 路測量

熱電阻

Pt100、Pt1000、Cu50、Cu100

Pt100、Pt1000、Cu50、Cu100


熱電偶

E、J、K、T、B、R、S、N

E、J、K、T、B、R、S、N


其他

隔離的回路電源，步進輸出，斜率輸出，階躍輸出， 自定義量程



NETX-1825便攜式多功能校驗儀具體參數如下 :


NETX-1825檢驗儀直流電壓測量：


量程

最大測量范圍

分辨力

精度（讀數的 %+ 計數）

NETX-1825
（0.05級）

NETX-2025
（0.02 級）

28V
（顯示屏上部）

-33V～33V

0.001V

0.05+2

0.025+2

200mV
（顯示屏上部）

-80mV～80mV

0.001mV

0.05+20

0.025+20

-200mV～200mV

0.01mV

0.05+2

0.025+2

50V
（顯示屏下部）

-1V～60V

0.001V

0.05+2

0.02+2

100mV
（顯示屏下部）

-15mV～80mV

0.001mV

0.05+20

0.02+20

80mV～125mV

0.01mV

0.05+2

0.02+2

-10℃～18℃ ，+ 28℃～55℃ 的溫度系數：± 0.005%FS/℃；輸入電阻：＞ 1M Ω。


NETX-1825檢驗儀直流電壓輸出：


量程

最大輸出范圍

分辨力

精度（讀數的 %+ 計數）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

100mV

-15mV～99.999mV

0.001mV

0.05+20

0.02+20

100mV～125mV

0.01mV

0.05+2

0.02+2

10V

0～11V

0.001V

0.05+2

0.02+2

-10℃～18℃ ， + 28℃～55℃ 的溫度系數：± 0.005%FS/℃；最大負載： 1mA 或 1kΩ，按負載輕的。


NETX-1825檢驗儀直流電流測量：


量程

最大測量范圍

分辨力

精度（讀數的 %+ 計數）

NETX-1825
（0.05 級）

NETX-2025
（0.02 級）

20mA
（顯示屏上部）

-24mA～24mA

0.001mA

0.05+2

0.025+2

20mA
(顯示屏上部環路電流 )

0～24mA

0.001mA

0.05+2

0.025+2

20mA
（顯示屏下部）

0～24mA

0.001mA

0.05+2

0.02+2

-10℃～18℃，+ 28℃～55℃ 的溫度系數：±0.005%FS/℃；輸入電阻:＜100Ω。


NETX-1825檢驗儀直流電流輸出：


量程

最大輸出范圍

分辨力

精度（讀數的 %+計數）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

20mA

0～24mA

0.001mA

0.05+2

0.02+2

20mA
（變送器模擬）

0～24mA

0.001mA

0.05+2

0.02+2

-10℃～18℃ ， + 28℃～55℃ 的溫度系 數：± 0.005%FS/℃。
最大負載電壓： 20V ，相當于 20mA 電流在 1000 Ω負載電阻上的電壓。


NETX-1825檢驗儀電阻測量（顯示屏上部）：


量程

最大測量范圍

分辨力

精度（讀數的 %+ 計數）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

400 Ω

0～440 Ω

0.1 Ω

0.05+2

3200 Ω

420Ω～3300Ω

1 Ω

通斷測試

0～200 Ω

1 Ω

0.05+1

-10℃～18℃ ， + 28℃～55℃ 的溫度系數：± 0.005%FS/℃。
最大負載電壓： 20V ，相當于 20mA 電流在 1000 Ω負載電阻上的電壓。


NETX-1825檢驗儀電阻測量 （顯示屏下部）：


量程

最大測量范圍

分辨力

精度（Ω）

NETX-1825
（0.05 級）

NETX-2025
（0.02 級）

2 線 3 線

4 線

2 線 3 線

4 線

400 Ω

0～440 Ω

0.01 Ω

0.25

0.15

0.15

0.10

3200 Ω

420Ω～3600Ω

0.1 Ω

1.5

1.0

1.0

0.5

-10℃～18℃ ， + 28℃～55℃ 的溫度系數：± 0.005%FS/℃。
測量時的激勵電流：
400 Ω： 0.4mA ± 10% ；
3200 Ω： 0.2mA ± 10% 。
2 線：其誤差不包括導線電阻。
3 線：應使用經匹配的測試線，其導線總電阻不大于 25 Ω。


NETX-1825檢驗儀電阻輸出：


量程

最大輸出范圍

分辨力

外部激勵電流

精度（Ω）

NETX-1825
（0.05 級）

NETX-2025
（0.02 級）

400 Ω

0～440Ω

0.01 Ω

0.40mA～2.50mA

0.25

0.15

3200Ω

400～3600Ω

0.1 Ω

0.1mA～0.6mA

1.0

0.50

-10℃～18℃ ， + 28℃～55℃ 的溫度系數：± 0.005%FS/℃。


NETX-1825檢驗儀頻率測量：


量程

最大測量范圍

分辨力

精度（讀數的 %+ 計數）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

100Hz

1~99.999Hz

0.001Hz

0.02+1

0.01+1

1000Hz

100~999.99Hz

0.01Hz

10kHz

1k~9.9999kHz

0.1Hz

100kHz

10k~99.999kHz

1Hz

靈敏度： 10Hz～10kHz ， Vp-p ≥ 1V ；其余 Vp-p ≥ 2V 。
波形：方波，其他波形的誤差需另加 5 個計數，可直接測量市電頻率。


NETX-1825檢驗儀頻率輸出：


量程

最大輸出范圍

分辨力

精度（讀數的 %+ 計數）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

200Hz

0~200Hz

0.01Hz

0.02+1

0.01+1

2000Hz

0~2000Hz

0.1Hz

20kHz

0~20kHz

1Hz

輸出幅度：≥ 4.5Vp-p ； 波形：方波。


NETX-1825檢驗儀溫度，熱電偶：


分度號

量程

分辨力

精度（℃）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

J

-200℃～0℃
0℃～1200℃

0.1℃

1.5℃
1.0℃

1.0℃
0.7℃

K

-200℃～0℃
0℃～1370℃

0.1℃

1.8℃
1.2℃

1.2℃
0.8℃

T

-200℃～0℃
0℃～400℃

0.1℃

1.8℃
1.2℃

1.2℃
0.8℃

E

-200℃～0℃
0℃～950℃

0.1℃

1.5℃
1.0℃

0.9℃
0.7℃

R

-20℃～0℃
0℃～500℃
500℃～1750℃

0.1℃

4℃
2.5℃
2℃

2.5℃
1.8℃
1.4℃

S

-20℃～0℃
0℃～500℃
500℃～1750℃

0.1℃

4℃
2.5℃
2℃

2.5℃
1.8℃
1.5℃

B

600℃～800℃
800℃～1000℃
1000℃～1800℃

0.1℃

3.5℃
2.5℃
2℃

2.2℃
1.8℃
1.4℃

N

-200℃～0℃
0℃～1300℃

0.1℃

2.0℃
1.2℃

1.5℃
0.9℃

此表中的誤差不含冷端補償溫度的誤差。 冷端溫度補償精度： 1.5℃。


NETX-1825檢驗儀溫度，熱電阻：


分度號

量程

分辨力

精度（℃）

NETX-1825
（0.05級）

NETX-2025
（0.02級）

2 線和3 線

4 線

輸出

2 線和3 線

4 線

輸出

Pt100

-200℃～850℃

0.1℃

0.7

0.4

0.7

0.4

0.3

0.3

Pt1000

-200℃～650℃

0.4

0.3

0.3

0.3

0.15

0.15

Cu50

-50℃～150℃

1.2

0.8

0.8

0.8

0.5

0.5

Cu100

-50℃～150℃

0.7

0.4

0.4

0.4

0.25

0.25

測量時的激勵電流請參考電阻測量功能。
輸出時允許的外部激勵電流請參考電阻輸出功能。
2 線：其誤差不包括導線電阻。
3 線：應使用經匹配的測試線，其導線總電阻不大于 25 Ω。
