分體式溫濕度變送器NZ4200
發布時間：2016-6-16 7:58:09
NZ4200分體式溫濕度變送器，采用數字溫度傳感器為核心元件，使其具有優越的準確性與長期穩定性；該分體式溫濕度變送器具有溫度補償和線性化處理電路，增加了現場顯示功能，獨特的面 板設計實現了現場校正功能；本系列變送器采用分體式探頭，內置數字溫濕度傳感器，使現場測量更加靈活多變，可適應多種場合。
應用領域 煙草行業，農業養殖，食品加工，電力，化工等行業；可直接連接調節器，記錄儀或采集卡。
特點
|
● 現場顯示 ● 0~100%RH全量程測量 ● 濕度測量精度可達±1.8%RH ● 可現場校正 ● 4~20mA信號輸出，兼有RS485接口 ● 經濟型，通用型，滿足不同精度需求 |
● 出廠時已進行校準，無需重新校準 ● 優良的長期穩定性 ● 響應速度快 ● 使用壽命長 ● 抗干擾能力強 ● 壁掛、管道等多種安裝方式，安裝方便 |
技術指標
|
● 輸出信號：4～20mA ● 供電電源：12～24VDC ● 功 耗：≤2.5W |
● 輸出負載：≤500Ω ● 測量范圍：0～100%RH；-40 ℃～+120℃ ● 測量精度：（@25℃） |
| 代碼 | 濕度精度 | 溫度精度 |
| A | ±5%RH（20%RH～80%RH） | ±0.5℃（-20～+60℃） |
| B | ±3%RH（20%RH～80%RH） | ±0.4℃（-20～+60℃） |
| C | ±2%RH（10%RH～90%RH） | ±0.3℃（0～+60℃） |

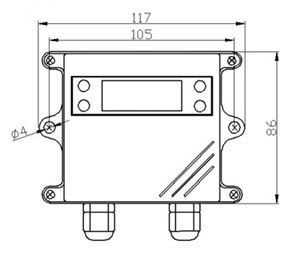

外形尺寸

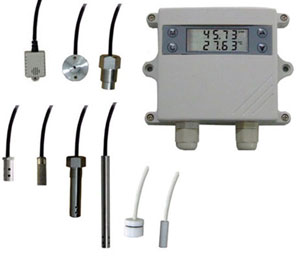

探頭介紹：
|
序號
|
探頭圖片
|
探頭
型號 |
簡介
|

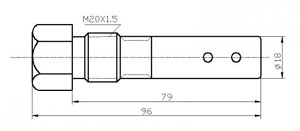

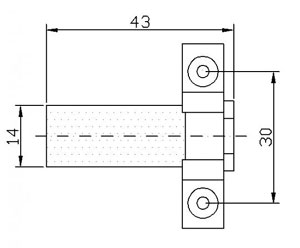

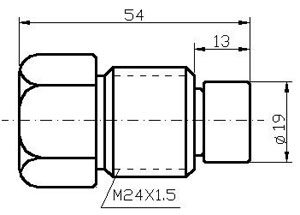

探頭尺寸
|
|
1
|
|
TD111 | 方盒探頭具有良好的通透性 |
|
|
2
|
|
TD114 | 不銹鋼探頭具有較高的防護性 |
|
|
3
|
|
TD115 | 棒形探頭加有一般性防塵網 |
|
|
4
|
|
TD120 | 金屬封裝加強傳感器，螺紋連接. |
|
|
5
|
|
TD130 | 銅燒結探頭具有極高的防護性,更加適合于在部分灰塵較大.環境較為惡劣的場合使用. |
|
|
6
|
|
TD140 | 金屬封裝加強傳感器，螺紋連接. |
|
|
7
|
|
TD150 | 平法蘭型安裝方式，不銹鋼外殼封裝加強了探頭的耐壓、耐溫、耐損能力，適用于容器安裝和工業級別的場合 |
|
|
8
|
|
TD170 | 耐堿耐腐蝕，可用于測量混凝土養護過程中的溫濕度監控 |
|
|
9
|
|
TD171 | 防水型溫濕度探頭使用的是高性能的防水透氣材料，傳感器可在完全浸沒環境下繼續工作，有效提高了傳感器工作的連續性，尤其適用于室外環境測量，無需長期維護，降低人工成本；聚四氟乙烯外殼，體積微小，便于使用。 |
|
選型表：
|
內容 |
代 碼 說 明 |
||||||||
|
NZ4200/ |
分體式溫濕度變送器 |
||||||||
| 顯示 |
Y — |
2行LCD液晶顯示 |
|||||||
|
N — |
不帶顯示 |
||||||||
|
精度 |
10- |
濕度：±5%RH（20%RH～80%RH）；溫度：±0.5℃（-20～+60℃） |
|||||||
|
11- |
濕度：±3%RH（20%RH～80%RH）；溫度：±0.4℃（-20～+60℃） |
||||||||
|
15- |
濕度：±2%RH（10%RH～90%RH）；溫度：±0.3℃（0～+60℃） |
||||||||
|
探頭型號(具體見上面-探頭介紹表) |
TD111- | ||||||||
| TD114- | |||||||||
| TD115- | |||||||||
| TD120- | |||||||||
| TD130- | |||||||||
| TD140- | |||||||||
| TD150- | |||||||||
| TD170- | |||||||||
| TD171- |
|
||||||||
| 線纜長度 | XX |
此處填上所需電纜長度，標配1米，最長15米 |
|||||||
選型舉例：
型號：NZ4200/Y-10-TD111-10
說明：分體式溫濕度變送器，帶2行LCD液晶顯示，濕度精度：±5%RH（20%RH～80%RH）；溫度精度：±0.5℃（-20～+60℃）；探頭為TD111，電纜線長10米。
