高溫型溫濕度傳感變送器 GW100-B
發布時間：2018-2-8 12:25:50
GW100-B高溫型溫濕度傳感器，金屬外殼，不銹鋼探桿，為苛刻的工業應用而設計的溫濕度傳感變送器，常規產品是金屬外殼一體插入式，可定制成分體插入式（主機塑料外殼）；變送器采用瑞士濕度測量元件，具有測量準確、適應溫度范圍廣、工作穩定、使用壽命長等特點。 溫度、濕度兩路4-20mA電流信號輸出。
特點
0～100%RH全量程測量， 溫度測量范圍可達200℃ ;
測量精度可達±2%RH，全溫度范圍內可達±5%RH ;
具有高的長期穩定性 ;
配備數字接口方便數字化集成 ;
應用
工業現場測量
石油化工氣體排放檢測
熱電氣體排放檢測
煙草工業
烘干箱
環境試驗箱
技術參數:
|
相對濕度 |
測量范圍 |
0 ～ 100%RH |
|
響應時間（ 63% 一階響應） |
＜ 15s |
|
|
精度 |
± 2%RH @25 ℃ |
|
|
溫度 |
測量范圍 |
-40 ～ 200 ℃ |
|
響應時間（ 63% 一階響應） |
30s |
|
|
精度 |
± 0.2 ℃ |
|
|
基本參數 |
供電電壓 |
24V ± 10%V DC |
|
|
功耗 |
≤ 80mA |
|
|
防護等級 |
IP64 |
|
|
變送器工作存儲環境 |
溫度 -40 ～ 70 ℃ |
|
|
濕度 ＜ 94%RH |
|
|
|
電纜尺寸 |
AWG20 0.5mm ² 4 芯電纜 |
|
|
電纜接頭 |
PG7 防水接頭 |
|
輸出 |
模擬信號輸出 |
4-20mA |
|
負載 |
≤ 500 Ω |
|
|
數字接口 |
RS485 （標準 MODBUS RTU 協議） |

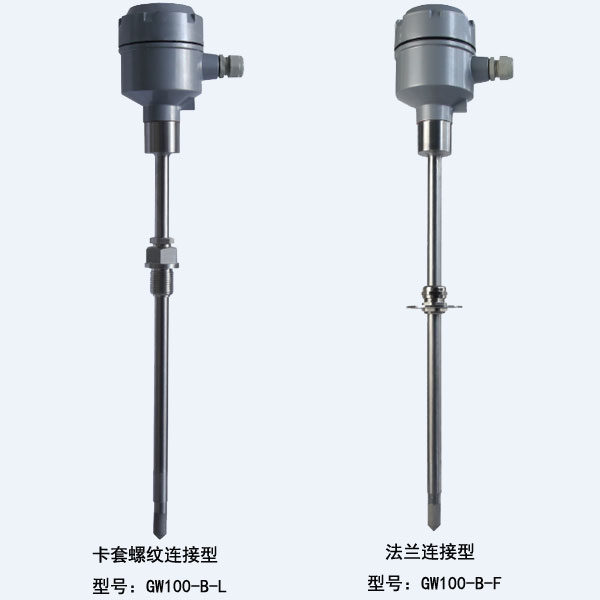

選型表：
法蘭連接型 型號：GW100-B-F
備注：
B為金屬外殼，探桿長度400毫米，不帶顯示；

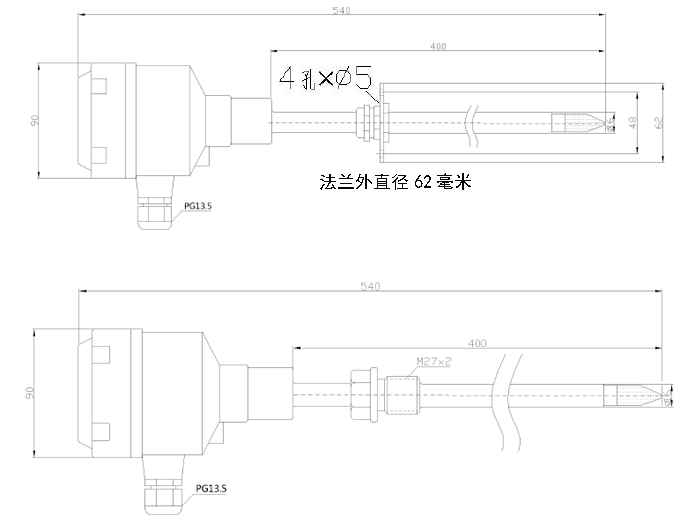

外形尺寸：

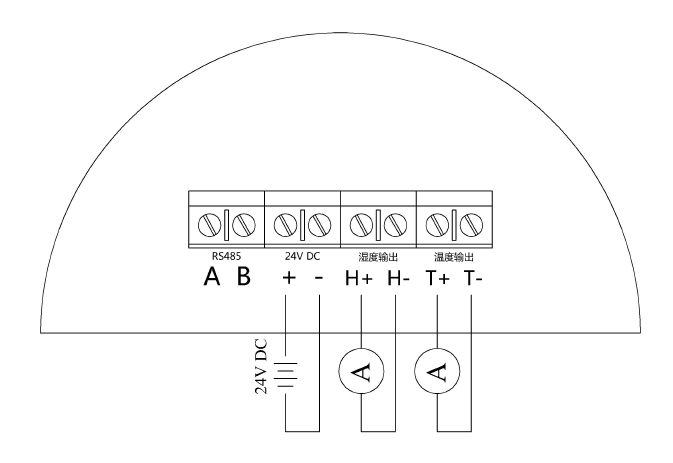

接線圖：
